"Simple" single image exposures with a standard digital camera: a) Vega, and the Galaxy. b) Albireo -- a colorful binary in the Swan, and c) a fragment of the Veil nebulae, both through a 10 inch diameter telescope. d) The California nebula. a) and d) are simple piggy-back telephotos with exposure times over a few minutes with a standard digital camera, and almost everybody can manage this.
A good result that is obtained the simple way is quite enjoyable.
Left: Jupiter, November 2010. Middle: Three Galilean moons. Bothe imags were takes using a small CCD (a cheap "planetary imager") in an f6, 10 inch diameter telscope, and using a 2x Barlow lens. The dark bands in Jupites atmosphere have lamost vanished here. Right: A sequence from Voyager in 1979. A trick that could work on some browsers: press ESC to stop the film -- "reload" button on the browser to restart.

The Sun seen in Hydrogen alpha light through a small solar telescope (LUNT). Some image processing were done to bring out the chromosphere with spicules and larger prominences. The thickness of the chromosphere itself is seen as the bright ring on the circumference, about 2000-3000 km thick. A zoom-up of the prominences at the limb is seen to the right. These images were taken using ocular projection and a standard digital camera. Date: March 2013, under a decent solar activity level.
a) Coccon nebula near S Monocerotis. b) The lower part of the Cocoon nebula: "the christmas tree". c) M78. d) Hubbles variable nebula. All images are single exposures taken through a 16 inch diameter f10 telescope in prime focus, and up to 10 minute exposure time, with a standard digital camera (Canon 450 D). Some simple image processing were done (contrast stretching). Otherwise it was a straightforward procedure. RS 2013.
The Dumbbell nebula, M27, without (a) and with (b) a hydrogen alpha sensitive filter. This filter (in a modified Canon 450 D camera) lets through more light in the red wavelength range, than a standard IR-filter that usually sits in a commercial digital camera. This is a 300 second exposure through a 16 inch f10 telescope in prime focus. Some simple image processing were done (contrast stretching). RS 2013.
Our nearest neighbor is a very interesting, desolate and magnificent globe. I used a small CCD planetary imager on the 10 inch diameter f6 telescope to capture the Apennine Mountains and the landing site of Apollo 15 by the Hadley Rille (Rima Hadley), in the Sea of Decay (Palus Putredinis). Here, Dave Scott and Jim Irwin drove the first rover on the moon, to sample more of the Moon's geological history. The Appenines are extremely spectacular, with 4-5000 meter peaks rising above the plain (see the shadows); the tallest peaks seen by any astronauts on the surface, so far. The rille can be seen in the image and it is about 1.5 km wide, more than 300 meters deep, and over 50 km long. It is possibly a collapsed lava tube, where the lava flowed from a volcanic vent (to the south) in the very early history of the moon. Hadley crater (marked "Hadley") is about 5 km wide, and it has partially filled in the rille. The Apollo 15 image taken from lunar orbit, shows a detailed zoom-up of the area. Press Ctrl and + or - to zoom in or out.
Extracts of CCD, spectroscopic, and other work:
Apologies: Some of the captions were written in Norwegian...
Supernova SN2012aw i M95 in Leo
Flere fotoner er konsumert i Quantum Café på Fetsund gjennom f6/10 tommeren. Denne gangen av SN2012aw som ble oppdaget i midten av mars. Supernovaen er av Type II, som er en "ekte" subernova av en rød kjempe.
180s eksponering med ST6, flattfelt og mørkestromskorrigert. 10 tommer Newton. 23 mars. V-filter. Ca. mag 13.
180s eksponering med ST6, gjennom diffraksjonsgitter med 100 linjer per mm. 10 tommer Newton. 24 mars. Spekteret fra galaksen er sterkest, spekteret fra supernovaen er merket.

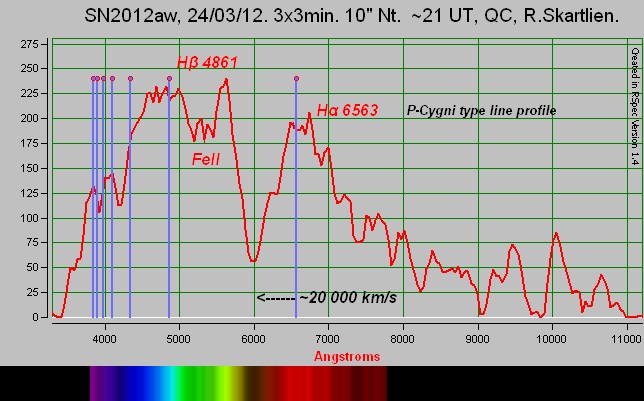

3x180s eksponering med ST6, gjennom diffraksjonsgitter med 100 linjer per mm. 10 tommer Newton, gitter foran primærfokus. 24 mars. Analysen ble gjort med Rspec programmet. Dette spekteret inneholder mye støy og kalibreringen er derfor ikke veldig nøyaktig. Kalibreringen av dispersjonen (antall piksler per Ångstrøm) ble utført ved hjelp av Denebola (beta Leonis) av type A3V, med sterke hydrogenlinjer. Hydrogen er tydelig i Type II supernovaer, og Hydrogen alpha viser en P-Cygni profil med blåforskjøvet absorbsjon som vist. Dopplerskiftet indikerer en ekspansjonshastighet på gassen på hele 20 000 km/s (+/- 5000 km/s?). En skulle forvente ca 10 000 km/s, men det er som sagt mye støy i dataene, så disse resultatene taes med "en klype salt". Dette ville antageligvis bli bedre i 16 tommeren med god tracking. Analyse: Roar Skartlien, 27/3/2012.
CCD images of Supernova 2011fe in the galaxy M101 in the Big Dipper
En type Ia-supernova blusset opp i galaksen M101. SN 2011fe ble oppdaget
24. august 2011 av en vitenskaplig arbeidsgruppe (P. Nugent et al.)
tilknyttet Palomar Transient Factory. Fra Norge er supernovaen blitt studert siden de siste dagene av
august. M101 "The Pinwheel galaxy" ligger over draget i Karlsvogna (Ursa Major) med en avstand på 21 millioner lysår.

VENSTRE: Supernova SN2011fe i M101. Dato: 23/09/2011. Tatt med CCD kameraet ST6, i en 10 tommer Newton f/6, i primærfokus, i observatoriet Quantum Cafe på Fetsund. En enkelteksponering på 5 minutter gjennom V-filter, ved -40 grader Celsius på CCD brikken. Trakcing med POSCON styresystem også tidligere brukt på DSE's observatorium. Foto og prosessering: Roar Skartlien.
HØYRE: Tidligere bilde av M101 tatt med Hubble romteleskopet.
Lyskurven basert på CCD målinger kan finnes her
A giant in the shadow of the moon (named Io). See the small black dot, and the red spot side by side.
Naboer og venner skulle se på Jupiter...
Det var ren flaks at vi fikk fanget Io's transitt over planetskiven med skyggen synlig som en svart prikk.
Jupiter i primærfokus på Newton 10 tommer f/6 teleskop med 2x Barlow linse. Skygge, den store røde flekken, og skybelter. Tid: 8. januar, 2012, kl 18:25 lokal tid.
MEADE LPI kamera, ca 50 eksponeringer a 0.03 sek er summert opp. 2x Barlow-linse foran kameraet. Observatoriet Quantum Cafe, Fetsund. Foto: Roar Skartlien.
Aurora Borealis

Venstre: Nordlysbilder fra Fetsund, 26 september 2011. Nordlyset kommer ned fra senit og strekker seg mot nord.
Canon Powershot S3 IS, 10 sekunders eksponering, ISO 800, f/3.2.
Hilsen Hans Brubak. Høyre: Canon Rebel XSI, 15 sek eksponering, ISO 1600, f/4.0, Roar Skartlien.
Natur på forskjellige avstander: Eiketre, nordlys ca 100 km oppe, dannet fra partikler fra vår nærmeste stjerne,
og deretter stjernebildet Svanen, der vi kan se et hint av den store Nordamerika-tåken (NGC 7000 eller Caldwell 20) som er en rød
hydrogen emisjonståke 1800 lysår borte, og 100 lysår bred (øverst i bildet).
Smoke trail from a Draconide

En Draconide-meteor fanget den 8. oktober 2011 litt nord i Lyren i nærheten av stjernebildet Dragen (Draco). Høyre: Et rødlig røykspor etter meteoren ca 20 sekunder etterpå. Røyk dannes ofte i de høyere atmosfærelag, og vind og turbulens gjør at sporet fort blir omdannet til en mer irregulær sky som driver avgårde. En satellitt passerer feltet. Opphavet til meteorsvermen er partikler fra periodisk komet 21P/Giacobini-Zinner. Bildet er tatt med vanlig digitalt speilreflekskamera med stativ, 6 sek eksponering, ISO 1600, med et bilde hvert 20 sek. Optikk: 100 mm, f/2. Originalbildene dekker et større areal på himmelen. Foto: Bjørn H. Granslo.
Fun with image processing
Oriontåka i 16 tommer, f10, primaerfokus. Venstre: originalt bilde. Høyre: Resultat etter digital bildebehandling med "Unsharp masking", en kjent teknikk for
astrofoto som benyttes hvis man vil få frem
flere detaljer når bakgrunnen varierer mye i lysstyrke. Teknikken trekker fra en glattet versjon av bildet,
og det som gjenstår er de fine detaljene.
Bildebehandling: GIMP.
Spectral analysis of Comet C/2009 P1 (Garradd)
Min artikkel om enkel spektroskopi fra 2012 finnes her. Denne artikkelen kom også på trykk i AstroRapport.
Komet Garradd er synlig i vanlig prismekikkert syd for Hercules. Kometen kommer høyere på himmelen senere utover i 2012.
Det ble brukt et billig "Star analyzer 100" diffraksjonsgitter med 100 linjer/mm i strålegangen i et Newton 10 tommer f/6 teleskop.
 <- Vega med Hydrogen gamma, beta og alpha linjene.

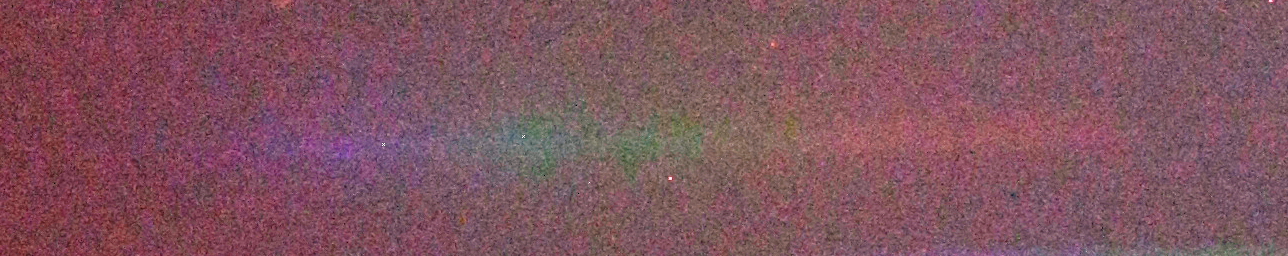

 <- Enkelteksponering av spekteret til kometen. Ekstra emisjon i blått/grønt.

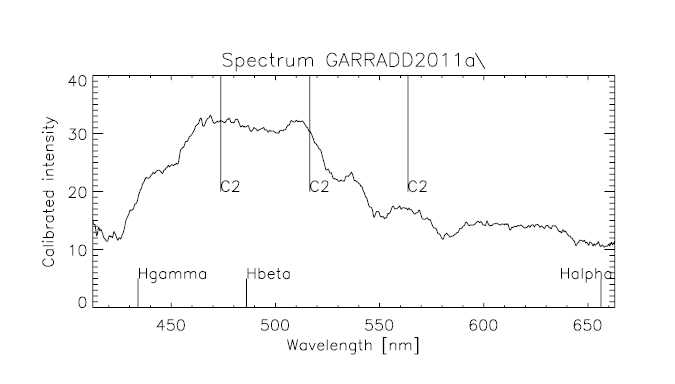

Et grovt spektrum av kometen viser emisjonslinjer fra C2 molekylet. C2 er to karbonatomer som henger sammen, og sender ut lys på visse bølgelengder som tilsvarer energiovergangene til molekylet. Tid: 1. desember 2011, ca kl 18:30 lokal tid. Spektrum: 5 ganger 2 min eksponeringer med Canon speilreflekskamera. Kometens utstrekning samt lave lysstyrke gir relativt lav oppløsning i spekteret. Spekteret til Vega er er tatt med samme utstyr, til sammenlikning. Her sees skarpe absorbsjonslinjer til Hydrogen. Analyse: Roar Skartlien.
Vanlig bilde: Eksponering 53 sek, ISO 800, 20 oktober 2011, primærfokus på samme teleskop.
Observatorium: Quantum Cafe, Fetsund.
